¿Cómo crea una máquina circular de tejido jacquard patrones complejos?

La tela de punto estampada alguna vez significó un desvío a través de la impresión, el bordado o el tejido jacquard, con el diseño descansando en la superficie en lugar de dentro de la tela. Las máquinas circulares fabricaban telas lisas de forma barata y rápida, pero durante años el tubo apenas podía transportar más allá de rayas. Los equipos modernos cierran esa brecha: logotipos, repeticiones geométricas y motivos casi fotográficos ahora salen del cilindro como parte de la estructura, a velocidades que el tejido no puede igualar. La pregunta que los compradores hacen con más frecuencia es mecánica. ¿Cómo puede una máquina que sólo mueve las agujas hacia arriba y hacia abajo decidir, miles de veces por minuto, qué puntada pertenece a qué parte de un diseño?

Una máquina circular de tejido jacquard crea patrones complejos dando a cada aguja del cilindro su propia instrucción en cada avance. Un archivo de patrón almacenado se traduce en comandos de selección aguja por aguja, y en cada rotación la máquina decide si una aguja teje un nuevo bucle, mete el hilo entrante en un bucle existente o permanece abajo y deja que el hilo flote detrás de la tela. Diferentes alimentadores suministran diferentes colores, por lo que la posición de la aguja y el color del hilo juntos construyen el motivo hilera por hilera, mientras el tubo se forma continuamente.

El mecanismo es más fácil de seguir en cuatro capas: la máquina que forma el tubo, el sistema de selección, el plan de hilo y los límites físicos que deciden hasta dónde se puede llevar un diseño.

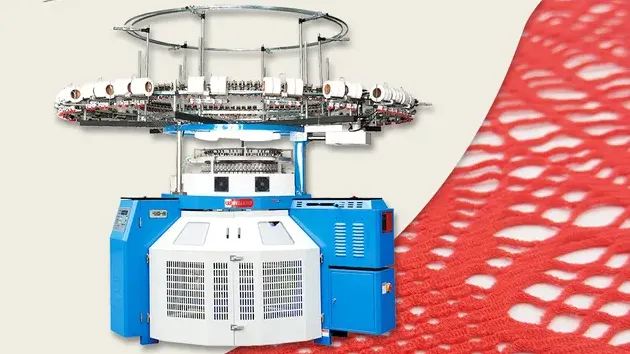

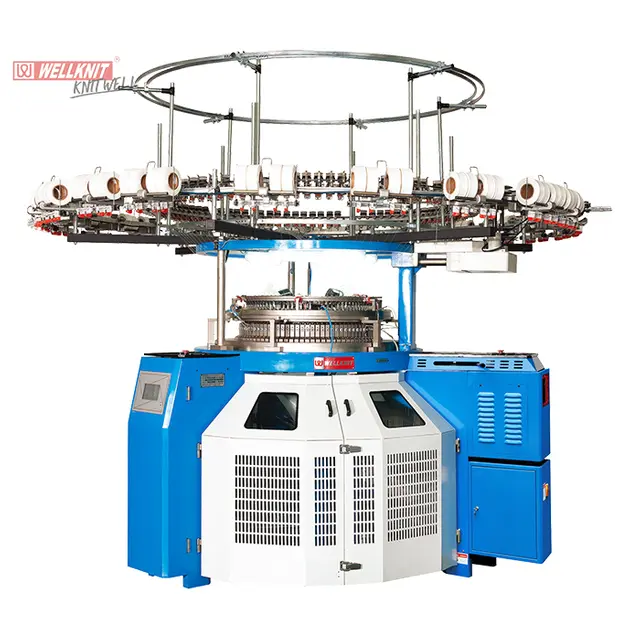

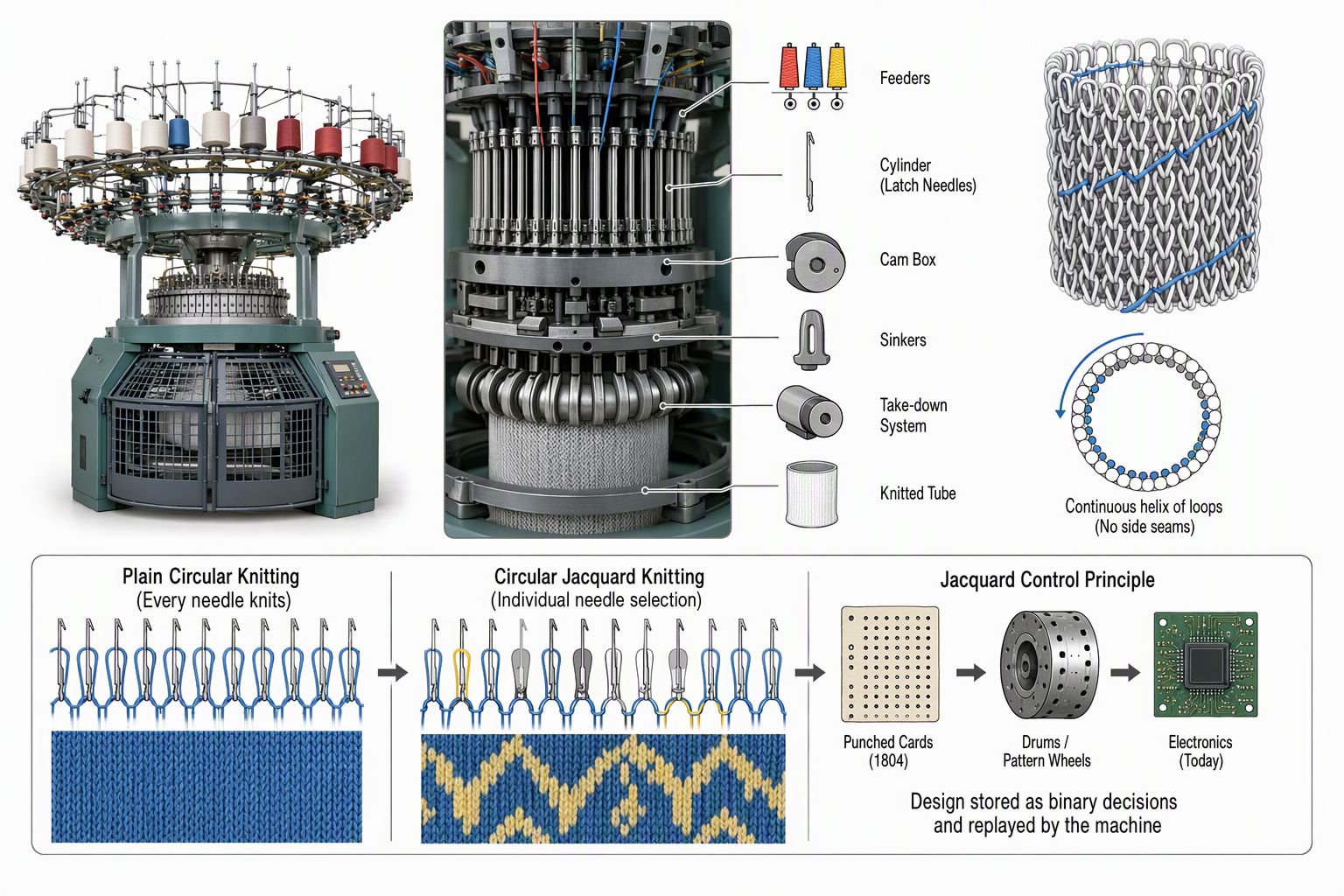

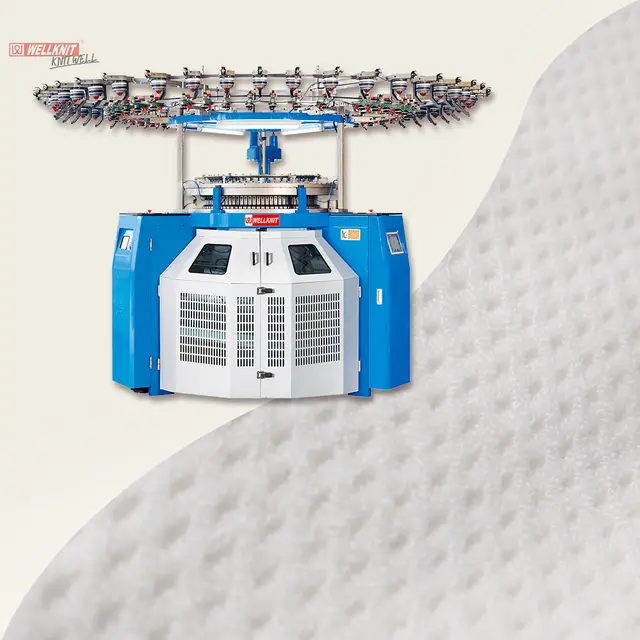

¿Qué es una máquina de tejer circular Jacquard?

Una máquina de tejer jacquard circular es una máquina de tejer de trama circular cuyas agujas se seleccionan individualmente en lugar de universalmente, por lo que cada aguja puede tejer, doblar o fallar en cada avance de acuerdo con un patrón almacenado. La acción de tejer es ordinaria; lo que cambia es quién decide qué aguja participa.

El marco lleva un cilindro vertical de agujas de pestillo, una caja de levas que las impulsa a través del ciclo de puntada, platinas que sujetan los bucles viejos, un sistema de extracción y un anillo de alimentadores. Las máquinas de una sola camiseta utilizan el cilindro únicamente; Las máquinas de doble jersey añaden un dial de agujas horizontales, lo que permite estructuras acanaladas, entrelazadas y de dos caras. La arquitectura tubular sigue el principio del tejido circular : una hélice continua de bucles sin costuras laterales.

En una máquina de tejer circular simple , cada aguja sube en cada avance, por lo que la variación proviene únicamente del color del hilo, la longitud de la puntada y el calibre. Una máquina de jacquard inserta una decisión de selección delante de la leva y el mismo cilindro puede producir una puntada diferente en cada posición de la aguja en el mismo recorrido. El costo es la velocidad, porque tanto la selección como la densidad del color toman tiempo.

La palabra jacquard describe un método de control, no una familia de máquinas. El mecanismo original, patentado en 1804 y documentado en la historia de la máquina Jacquard , utilizaba tarjetas perforadas para decidir qué hilos se movían. El tejido tomó prestada la idea y reemplazó las tarjetas con tambores, ruedas de patrones y, finalmente, electrónica. Lo que sobrevive es el concepto: un diseño almacenado como decisiones binarias y reproducido por una máquina.

Cómo la selección de agujas convierte un archivo de diseño en tela

El patrón existe primero como una cuadrícula en la que cada celda equivale a una puntada, luego se convierte en un archivo de selección que indica a los actuadores qué hacer con cada aguja en cada alimentación. Tejer es ese archivo que se reproduce, hilera tras hilera, alrededor del cilindro.

De la obra de arte a un archivo de selección

Un diseñador rara vez proporciona un archivo que la máquina pueda utilizar. La obra de arte se convierte en una repetición que se ajusta al número de agujas disponibles y a la lógica del alimentador, a través de tres conversiones:

1. Escala. La imagen se vuelve a muestrear en la cuadrícula de puntadas; un motivo de 300 puntadas de ancho no se ejecutará en un cilindro que ofrece 240 posiciones de aguja sin perder detalle.

2. Separación de colores. Cada color se convierte en una capa de selección, y cuando falta un color, la aguja debe flotar o recoger el hilo, lo que cambia ambas caras de la tela.

3. Apoyo. Aquí se eligen los patrones ojo de pájaro, sarga anudada y flotador, porque deciden la estabilidad, el peso y el comportamiento después del lavado.

En una máquina de tejer circular jacquard computarizada , la salida es un archivo de máquina que contiene límites de velocidad, tensión de desmontaje y asignaciones de hilo por alimentación. Sin esa configuración, un archivo de patrón no es reproducible meses después.

Las tres posiciones de las agujas que construyen el patrón

Cada aguja puede ocupar una de tres posiciones de trabajo en cada avance, y la combinación a lo largo del cilindro es lo que el ojo lee como un patrón.

La secuencia es precisa. Cuando una aguja se acerca a una alimentación, primero se selecciona para elevarse o mantener su altura. Si llega al centro de la leva, una segunda selección decide si continúa hasta la altura de alimentación del hilo o se detiene. Tejer necesita ambos movimientos, meter el primero, flotar ninguno. Después de la alimentación, la guía de leva baja las agujas de tejer y de meter y devuelve cada aguja, incluidos los flotadores, a su altura inicial antes de la siguiente alimentación. Esta disposición de dos etapas, descrita en métodos de selección de tejido circular patentados , es lo que hace posible el diseño de tres vías a velocidad de producción.

Sincronización de la selección con la rotación del cilindro

Un cilindro de 30 pulgadas a 20 rpm transporta aproximadamente 300 agujas por una alimentación en una fracción de segundo. El controlador lee la posición del cilindro desde un codificador, la compara con una referencia de punto cero calibrada en el arranque y activa cada actuador milisegundos de anticipación, a más de 1000 selecciones por segundo. Cuando la sincronización se desvía, una selección tardía convierte una línea vertical en un paso diagonal, mientras que un punto cero desviado hace que un patrón sea correcto al comienzo de un rollo y se desplace más arriba en el tubo.

Cómo se colocan varios colores en la misma hilera

El color proviene del plano del alimentador, no de la aguja. Cada alimentador lleva un hilo y el sistema de selección decide qué agujas lo toman y cuáles lo dejan pasar, por lo que un patrón multicolor es un conjunto coordinado de decisiones de un solo color en alimentaciones consecutivas.

Los colores se producen agrupando comederos. Una máquina de dos colores empareja los alimentadores de modo que cada par suministra los dos hilos de una fila de diseño y el cilindro pasa por ambos en una sola revolución. El trabajo en cuatro colores utiliza grupos de cuatro. Más colores por curso significa menos filas de patrón por revolución y menor producción, por lo que cuatro colores suele ser el límite práctico para programas de volumen.

Un trazador intercambia hilo en un alimentador entre revoluciones, produciendo bandas sin alimentación adicional; combinado con la selección, produce rayas que cambian de ancho a lo largo del tubo. Las telas que dependen de hilo precoloreado normalmente se utilizan en una máquina de tejer circular jacquard teñida con hilo , porque el color debe estar en el hilo antes de que se forme el bucle.

Longitud del flotador y espalda técnica

Cada aguja perdida deja un hilo que se cruza detrás de la tela. Los flotadores cortos son inofensivos; los flotadores largos se enganchan, sacan los bucles de la cara y distorsionan la tela después del lavado.

Mills logra esto de tres maneras. El archivo de selección puede atar flotadores largos con puntadas dobladas periódicas, que es el origen del respaldo de ojo de pájaro en muchas camisetas de dos colores. El diseño se puede volver a dibujar para que las áreas de color se entrelacen en lugar de permanecer en bloques aislados. O el respaldo puede cambiar por completo, por ejemplo, una disposición de doble jersey en la que los flotadores quedan atrapados entre dos caras. Los flotadores que van más allá de aproximadamente cinco a siete espacios para agujas generalmente se atan o evitan.

Jacquard de punto simple y punto doble

Selección de Jacquard mecánico versus electrónico

Los sistemas mecánicos almacenan el patrón en elementos físicos como ruedas de patrón, tambores o pasadores insertados, mientras que los sistemas electrónicos lo almacenan como datos y accionan actuadores piezoeléctricos o electromagnéticos. La diferencia aparece en el tamaño del patrón, el tiempo de cambio y la cantidad del presupuesto de diseño que se destina a la configuración.

La selección electrónica también permite funciones no relacionadas con la imagen: densidad de puntada por zona, reducción de velocidad en hileras complejas y registro de fallas que identifica la alimentación donde falló una aguja. Para una planta que realiza veinte cambios de patrón al mes, esos cambios son más importantes que el recuento máximo de colores en la hoja de especificaciones.

Qué limita la complejidad de los patrones en la producción real

Cuatro restricciones deciden cuán complejo puede ser realmente un patrón: calibre, que establece la resolución; densidad del alimentador, que establece los colores disponibles y las filas de patrones por revolución; comportamiento de flotación, que establece cuánto color se puede llevar detrás de la tela; y respuesta de acabado, que decide si el motivo sobrevive al teñido y al calor.

Resolución de calibre y patrón

El calibre es el número de agujas por pulgada de circunferencia del cilindro y se comporta como la densidad de píxeles. Una máquina de calibre 24 produce bordes finos y letras pequeñas; una máquina de calibre 14 da formas atrevidas e hilos pesados. Los detalles más allá del calibre no se pueden recuperar en el acabado, y forzar un motivo fino en una máquina gruesa produce un borde escalonado e ilegible.

Densidad, velocidad y producción del alimentador

Las máquinas Jacquard llevan menos alimentadores por pulgada que las máquinas simples, porque cada alimentación necesita espacio para los actuadores y las rutas del hilo, y los grupos de colores consumen los alimentadores en bloques.

Una máquina a 18 rpm con 2,4 avances por pulgada no igualará a una unidad de jersey liso, y cotizar telas estampadas a precios de telas lisas es uno de los errores de cálculo de costes más comunes en el sector. La prima tiene que venir del tejido.

Número de hilos, contracción y acabado

Un motivo tejido no es una imagen impresa; es una estructura que se mueve. Los jerseys de algodón se encogen a lo largo después del lavado, las mezclas de elastano se relajan y la fijación por calor puede cambiar las dimensiones sintéticas en varios por ciento. Un círculo que parece correcto en la máquina puede leerse como un óvalo después de terminar, y el registro cambia cuando un hilo se encoge de manera diferente a otro.

Cómo se mantiene la calidad del patrón durante la producción

La calidad se mantiene aprobando una muestra terminada en lugar de una vista previa de la máquina, controlando la condición mecánica del cilindro y las agujas y tratando el archivo de patrón como un documento controlado. Una lima perfecta en una máquina desgastada todavía produce un patrón defectuoso.

Un nuevo motivo debe tejerse, terminarse según la ruta prevista e inspeccionarse en ambas caras para determinar el registro, la longitud del flotador, la separación de colores, el comportamiento de los bordes, el peso y la contracción. Sólo la muestra terminada muestra cómo quedará la tela en una prenda.

Las agujas con pestillos desgastados o ganchos dañados producen puntadas caídas y selecciones mal colocadas que aparecen como motas aleatorias en un área de color plana, y el desgaste del cilindro cambia la altura de la aguja, lo que cambia la longitud del bucle y el tamaño aparente del motivo. Reemplazar las agujas por horas de funcionamiento en lugar de por fallas es más barato que clasificar la tela después, y mantener repuestos de máquinas de tejer circulares del calibre correcto en el lugar acorta el tiempo de inactividad cuando falla una alimentación a mitad del rollo. El archivo de patrón en sí pertenece a un registro con el modelo de máquina, calibre, diámetro, disposición del alimentador, mapa de hilo y número de revisión.

Combinar la configuración Jacquard con la tela

El tejido decide la configuración, no al revés. Cada familia de estructuras necesita una combinación específica de juegos de agujas, posiciones de selección y disposición del alimentador, y una máquina más capaz de lo que requiere la tela sólo agrega costos.

Cuatro preguntas reducen la elección más rápido que cualquier folleto: qué estructuras deben funcionar en la máquina durante los próximos tres años, el detalle más fino que pedirá el comprador, cuántos colores por capa aparecen en la gama actual y con qué frecuencia cambiará el patrón. Las respuestas establecen el calibre, el número de alimentadores, el tamaño del grupo de colores y el tipo de control, en ese orden.

Preguntas frecuentes

¿Tiene que repetirse un patrón jacquard dentro del ancho del cilindro?

No es necesario repetirlo, pero debe caber dentro del número de agujas disponibles. La selección electrónica elimina el límite mecánico de repetición, por lo que se puede colocar un motivo una vez en toda la circunferencia. Un diseño más ancho que el número de agujas se reduce o se divide en paneles, y los puntos de división se convierten en una decisión de diseño en lugar de un accidente técnico.

¿Cuál es la diferencia entre jacquard e intarsia en una máquina circular?

Jacquard lleva hilos no utilizados detrás de la tela como flotadores y produce un tubo continuo. Intarsia introduce y retira hilos separados en los límites de color para que no haya flotadores que crucen la parte posterior, lo que brinda una cara inversa más limpia y un peso menor, pero necesita un control especializado del portador de hilo y funciona mucho más lento. La mayoría de las telas con estampados circulares son jacquard; La intarsia en una máquina circular es una capacidad de nicho.

¿Los flotadores en el reverso afectan el rendimiento frente al desgaste?

Lo hacen. Los flotadores largos reducen la recuperación del estiramiento en esa zona, pueden desprenderse por abrasión y atrapan el calor de manera diferente a la cara. Las telas para uso ceñido o de alta fricción generalmente usan flotadores más cortos, pliegues para atar o una construcción de punto doble que oculta el hilo entre dos caras.
